ENGINEERING STORIES.
Von der Idee zum fertigen Produkt
Aus einer ersten Idee und wenigen Vorgaben entstand eine vollständig konstruierte 3D-druckbare Irisblende mit ca. 250 mm Durchmesser.
Von der Anforderungsdefinition über die mechanische Entwicklung und CAD-Konstruktion bis hin zur Baugruppenprüfung und fertigungsgerechten Ausarbeitung wurden alle Schritte umgesetzt.
Das Ergebnis: vollständige CAD-Daten, Einzelteile, technische Zeichnungen und 3D-druckfähige Dateien – bereit für Fertigung und Montage.
Idee → Entwicklung → Konstruktion → fertiges Produkt
.png)
Aus einer Kartonskizze zur fertigen CAD-Baugruppe
Ein Foto. Ein Telefonat. Daraus entstand eine vollständige Baugruppe.
Nicht jedes Projekt beginnt mit einem fertigen Lastenheft oder einer bestehenden Konstruktion.

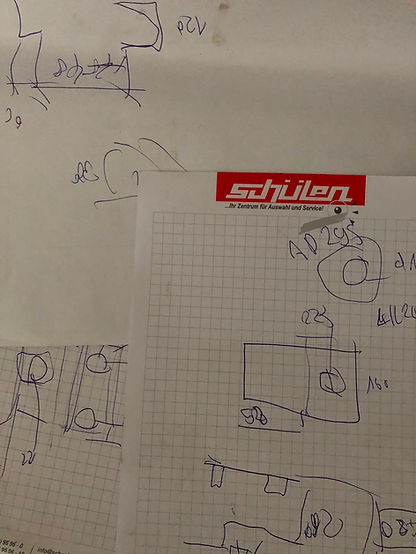

Bei diesem Projekt bestand die gesamte Ausgangslage lediglich aus einer handgezeichneten Skizze auf einem Stück Karton. Es existierten weder CAD-Daten noch technische Zeichnungen oder detaillierte Fertigungsunterlagen.
Die einzige Grundlage waren ein Foto der Handskizze sowie mehrere telefonische Abstimmungen.
Ausgangssituation
Für den Umbau einer Komponente einer Kläranlage sollte eine vollständig neue Baugruppe entwickelt werden.Da keine digitalen Unterlagen vorhanden waren, musste die Konstruktion direkt aus der Handskizze interpretiert und Schritt für Schritt in ein präzises 3D-CAD-Modell überführt werden.
Herausforderung
Die größte Herausforderung bestand darin, aus sehr wenigen Informationen eine technisch schlüssige Konstruktion zu entwickeln.Viele geometrische Zusammenhänge mussten logisch abgeleitet werden, obwohl keine vollständigen technischen Unterlagen existierten.
Umsetzung
Auf Grundlage des Fotos der Kartonskizze wurde zunächst die Grundgeometrie entwickelt.Während der Konstruktion wurden sämtliche Komponenten aufgebaut, miteinander abgestimmt und kontinuierlich anhand telefonischer Rückmeldungen ergänzt.Besonderes Augenmerk lag auf einer logisch aufgebauten Baugruppenstruktur, sodass zukünftige Änderungen problemlos möglich bleiben.
Ergebnis
Aus einer einfachen Handskizze entstand innerhalb kurzer Zeit eine vollständig bearbeitbare CAD-Baugruppe.Der Kunde erhielt eine digitale Grundlage, auf der zukünftige Änderungen und technische Weiterentwicklungen effizient umgesetzt werden können.
Projektinformationen
Branche:
-
Abwassertechnik
Leistung:
-
CAD-Konstruktion
-
Baugruppenentwicklung
-
Digitalisierung von Handskizzen
Software:
-
Autodesk Inventor
Lieferumfang:
-
Vollständiges 3D-CAD-Modell
-
Baugruppenstruktur
-
Bearbeitbare CAD-Daten
Sie verfügen ebenfalls nur über Skizzen oder Fotos?
Nicht jedes Projekt beginnt mit perfekten Unterlagen
Oft reichen bereits wenige Informationen aus, um eine technische Lösung zu entwickeln.
.jpeg)
⏱ 2 Wochen 📍 Deutschland / Schweiz / Österreich 🛠 Auswahl an CAD-Programmen 📦 3D-CAD + Zeichnungen
Reverse Engineering eines Geradeverzahnten Motorsportgetriebe
Kunde Haertl: "Das Seriengetriebe ist viel zu kurz und litt unter Zahnausfall."
Keine Zeichnungen. Keine CAD-Daten. Nur Fotos.
Für dieses Projekt standen keinerlei CAD-Modelle oder technische Zeichnungen zur Verfügung.Die komplette Rekonstruktion musste ausschließlich anhand mehrerer Fotos eines Bauteils eines Alpine A110 Rallye-Fahrzeugs erfolgen.
Ausgangssituation
Das Ziel bestand darin, ein vorhandenes Bauteil vollständig digital nachzubilden.Da ausschließlich Fotos vorlagen, mussten sämtliche Proportionen, Geometrien und Anschlussflächen sorgfältig interpretiert und rekonstruiert werden.
Herausforderung
Fotos liefern keine exakten Maße.Perspektiven, Blickwinkel und optische Verzerrungen erschweren die Rekonstruktion erheblich.Das Bauteil musste dennoch möglichst realitätsnah aufgebaut werden und später als Grundlage für weitere Entwicklungsarbeiten dienen.
Umsetzung
Zunächst wurden sämtliche verfügbaren Bilder analysiert und miteinander verglichen.Anschließend entstand Schritt für Schritt ein vollständig bearbeitbares CAD-Modell.Während der Modellierung wurden sämtliche Geometrien kontinuierlich überprüft und an die erkannten Proportionen angepasst.
Ergebnis
Aus mehreren Fotografien entstand ein vollständiges digitales CAD-Modell.Die Rekonstruktion bildet die Grundlage für spätere technische Änderungen, Visualisierungen oder weitere Entwicklungsarbeiten.
Projektinformationen
BrancheMotorsportLeistungReverse Engineering · CAD-KonstruktionSoftwareAutodesk InventorLieferumfangBearbeitbares CAD-ModellRekonstruktion anhand von FotosTechnische Modellierung
Reverse Engineering beginnt häufig genau hier.
Nicht mit perfekten Daten.Sondern mit Fotos, vorhandenen Bauteilen oder wenigen Informationen.
⏱ 2 Wochen 📍 Deutschland / Schweiz / Österreich 🛠 Auswahl an CAD-Programmen 📦 3D-CAD + Zeichnungen
Historische Baupläne digitalisiert – von Papier zu AutoCAD
40 Jahre alte Papierzeichnungen wurden wieder digital nutzbar.
Für ein Wohngebäude in Bern existierten ausschließlich Baupläne aus den 1980er Jahren.Für zukünftige Umbauten und Planungen wurden jedoch vollständig digitale CAD-Daten benötigt.
Ausgangssituation
Die vorhandenen Papierzeichnungen mussten vollständig digitalisiert werden.Dabei sollten Grundrisse, Ansichten und Schnitte präzise übernommen und als saubere CAD-Dateien aufgebaut werden.
Herausforderung
Historische Pläne enthalten häufig handschriftliche Ergänzungen, unterschiedliche Maßangaben oder kleinere Ungenauigkeiten.Alle Informationen mussten sorgfältig geprüft und konsistent in moderne CAD-Zeichnungen übertragen werden.
Umsetzung
Alle Baupläne wurden analysiert und anschließend vollständig in AutoCAD neu aufgebaut.Während der Digitalisierung wurden sämtliche Zeichnungen strukturiert organisiert und aufeinander abgestimmt.So entstand ein vollständiger digitaler Zeichnungssatz.
Ergebnis
Die ursprünglichen Papierzeichnungen wurden vollständig in moderne CAD-Daten überführt.Der Kunde erhielt strukturierte DWG-Dateien sowie PDF-Pläne als Grundlage für zukünftige Umbauten und weitere Planungsleistungen.ProjektinformationenBrancheArchitektur / BestandsgebäudeLeistungDigitalisierung historischer BaupläneSoftwareAutoCADLieferumfangDWG-DateienPDF-PläneGrundrisseAnsichtenSchnitte
Papierpläne müssen kein Hindernis sein.
Auch ältere Zeichnungen lassen sich in moderne CAD-Daten überführen und für zukünftige Projekte nutzbar machen.
_page-0009.jpg)
Digitalisierung von Altbauplänen- Houseport Immobilien (CH)
⏱ 2 Wochen 📍 Deutschland / Schweiz / Österreich 🛠 Auswahl an CAD-Programmen 📦 3D-CAD + Zeichnungen
FAQ
In welchen Dateiformaten liefern Sie die Daten?
Sie erhalten alle gängigen Industrieformate: STEP, IGES, DXF, DWG, Parasolid (X_T / X_B), STL für den 3D-Druck sowie fertigungsgerechte PDFs und native CAD-Dateien.
Welche Software nutzen Sie für die Konstruktion?
Mein Fokus liegt primär auf Autodesk Inventor und AutoCAD. Durch den Export in neutrale High-End-Formate wie STEP oder Parasolid sind die Daten jedoch zu 100 % kompatibel mit Systemen wie SolidWorks, CATIA, Solid Edge und Siemens NX.
Für welche Branchen und Fachbereiche konstruieren Sie?
Ich bin spezialisiert auf den Maschinenbau, Anlagenbau, Sondermaschinen, Blechkonstruktionen sowie Schweißbaugruppen und technische Konsumprodukte.
Sind Sie für den Schadensfall abgesichert?
Ja. Als professioneller B2B-Partner bin ich über eine Betriebshaftpflichtversicherung mit einer Deckungssumme von 5 Millionen Euro für Personen-, Sach- und Vermögensschäden abgesichert.
Was unterscheidet Ihre CAD-Modelle von anderen?
Ich konstruiere streng parametrisch und lege extremen Wert auf eine saubere, logische Modellhistorie. Das bedeutet für Sie: Der Modellbaum bleibt absolut änderungsstabil und bricht bei späteren Anpassungen durch Ihr eigenes Team nicht zusammen.
Bieten Sie auch die Digitalisierung bestehender Bauteile an?
Ja. Im Zuge des Reverse Engineering rekonstruiere ich physische Muster, alte Papierzeichnungen oder sogar Fotovorlagen in vollständig bearbeitbare, moderne 3D-CAD-Modelle.
Wie sicher sind meine Daten und Konstruktionsideen?
Maximale Diskretion steht an erster Stelle. Vor Projektbeginn unterzeichnen wir eine Geheimhaltungsvereinbarung (NDA). Der Datenaustausch erfolgt absolut sicher über meinen geschützten B2B-Downloadbereich.
Wie werden die Projekte abgerechnet?
Sowohl Festpreise als auch eine Abrechnung nach Aufwand sind möglich. Für klar definierte Aufgaben wie Einzelteilkonstruktionen oder Zeichnungsableitungen starten kleine Projektpakete bereits ab 400 €.
